Cílem navrhovaných geologických prací bylo zjištění hydrogeologického a hydrochemického režimu podzemních vod v místě uhelného ochranného pilíře na okraji hlubinnou těžbou zasažené dílčí libušínské kře kladenského revíru. Vrt o hloubce 202,2 metru bude sloužit pro sledování nástupu hladiny podzemních vod v nadloží a případného vlivu průhonské poruchy na hladinu podzemních vod. Sleduje se dále chemismus vod, který má jiný vliv na projektování čistírny důlních vod v budoucnosti.

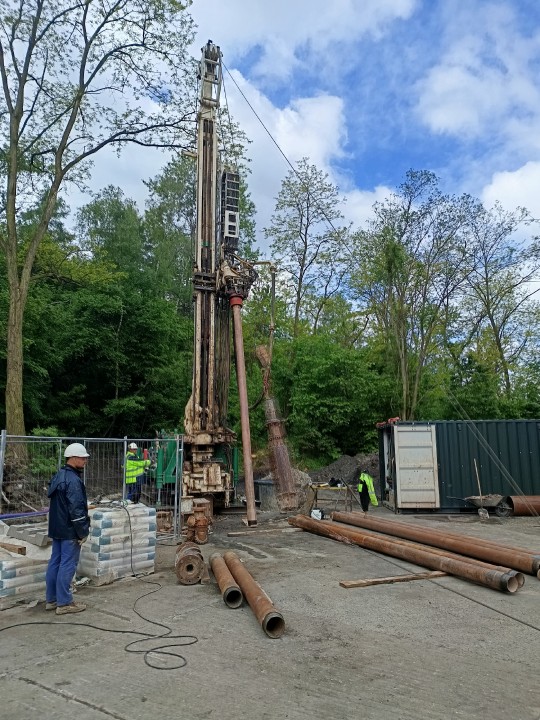

Díky úzké spolupráci mezi našimi odštěpnými závody Příbram, Stráž a HBZS jsme dokončili vrtné práce na hydrogeologickém monitorovacím vrtu MVDN-13 umístěném v areálu Hornického skanzenu Mayrau ve Vinařicích u Kladna. Práce na vrtu zahájili pracovníci z odštěpného závodu Stráž v květnu 2025. V současné době se na dalších dvou vrtech pracuje.

Odborníci referátu Kladno, který je součástí odštěpného závodu Příbram, požádali o odvrtání bezjádrového vrtu kolegy z odštěpného závodu Stráž. Postup vrtných prací byl navržen stejně jako v ostatních případech. Kladenští technici připravili pracoviště, tzv. vrtiště, před přesunem vrtné techniky a materiálu ze Stráže pod Ralskem. Dále vytvořili panelovou plochu pro vrtnou soupravu a vykopali bazény na výplach.

Práce byly zahájeny zakopáním a nasazením úvodní pažnice Fe 530 mm do hloubky 4,6m. Pata pažnice byla následně zacementována betonovou směsí. Vlastní vrtné práce započaly vrtáním plným profilem pomocí valivého dláta ø 490 mm do hloubky 31 m. Poté byl vrt propažen s následnou tlakovou cementací, kdy byla do mezikruží vyčerpána dávka 2 300 litrů cementové směsi. Vrtání pokračovalo s valivým dlátem ø 393,7 mm do hloubky 152 m. Následovalo propažení ochranné kolonou Fe 324 mm do hloubky 148,78 m. Další vrtání s valivým dlátem ø 269,9 mm se dostalo až do konečné hloubky 202,2 m. Poté bylo zahájeno vystrojování vrtu kolonou pažnicových trubek z materiálu PVC-U ø 140/10,4 mm. Zapaženo bylo do hloubky 200,0 m. Přestože jsme se v průběhu vrtných prací dotýkali s technickými problémy, podařilo se nám to dokončit podle projektu.

Po zapažení bylo nutné provést obsypání kačírkem a těsnící jílový límec granulemi. Ve třech cementačních etapách bylo do mezikruží vyčerpáno celkem 1 500 litrů cementační směsi. Od hloubky 131,7 m se mezikruží pískovalo. Pískování proběhlo na několika etapách, skončilo v hloubce 11 poté následovala zátka jílovými granulemi. Těsnění mezikruží bylo ukončeno začerpáním cementové směsi ve dvou etapách, kdy bylo do mezikruží zatlačeno 650 litrů cementové směsi. Celkem bylo do mezikruží dopravyno 2 450 litrů cementační směsi, 7 200 litrů praného písku PR 540 frakce 0,1 – 4,0 mm a 50 litrů jílových granulí. Cementace mezikruží konečného stroje byla provedena pytlovaným cementem. Cementová směs se míchala ručně a pak byla zatlačena čerpadlem vrtné soupravy.

Po každé cementační etapě se odebíral cementační vzorek a vrt byl průběžně doléván vodou do pažnic. Po ukončení cementace vrtu jsme vrt vyčistili a propláchli 3 m3 technické vody s 10 kg hexametafosforečnanu výrob. Následovalo čištění vrtu liftováním, včetně kontrolních stanovení hodnoty pH.

V souvislosti s vrtáním vrtu MVDD-13 provedli pracovníci odštěpného závodu Stráž také několik souborů karotážních měření, které zajišťují specialisté ze Střediska monitorování a karotáže pod vedením Ing. Bladimira Cervantese, Ph.D.: „Geofyzikální měření proběhlo v několika etapách, během kterých jsme postupně ověřili technický stav vrtání a průběh vrtání. Na základě geofyzikálních polí bylo možné vyhodnotit a stanovit jednotlivé litologické členění horninového prostředí v blízkém okolí vrtu.“

Autoři: Ing. Roman Skočovský, vedoucí provozního úseku č. 4 – vrty, oz Stráž
RNDr. Ladislava Mošničková, vedoucí referátu Kladno, oz Příbram

Zdroj, foto: DIAMO s.p.
